Calculettes pour l'hydraulique
Référence de la classe cOuvrage

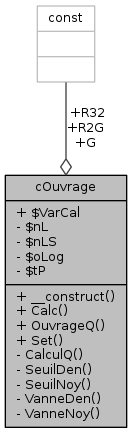

Graphe de collaboration de cOuvrage:
Collaboration graph

Fonctions membres publiques

 __construct (&$oLog, $tP)

 Calc ($sCalc, $rInit=0.)

 OuvrageQ ()

 Set ($sMaj, $rMaj)


Attributs publics

 $VarCal

const G = 9.81

const R2G = 4.42944

const R32 = 2.59807


Fonctions membres privées

 CalculQ ($nLoi, $rC, $rZ=0)

 SeuilDen ($rC, $rZ=0)

 SeuilNoy ($rC, $rZ=0)

 VanneDen ($rC)

 VanneNoy ($rC)


Attributs privés

 $nL

 $nLS

 $oLog

 $tP = array()


Description détaillée

Calculs sur un ouvrage.

Définition à la ligne 34 du fichier ouvrage.class.php.

Documentation des constructeurs et destructeur

◆ __construct()

cOuvrage::__construct ( $oLog,
  $tP
)

3*sqrt(3)/2;

Construction de la classe. Calcul des ouvrages

Paramètres
$oLogObjet gérant le journal de calcul
$nLoiLoi de débit à l'ouvrage
$tPTableaux des caractéristiques à l'ouvrage (largeur...)
$nLoiSurverseLoi de débit de la surverse

Définition à la ligne 92 du fichier ouvrage.class.php.

Références $oLog, et $tP.

Documentation des fonctions membres

◆ Calc()

cOuvrage::Calc (   $sCalc,
  $rInit = 0.
)

Calcul à l'ouvrage.

Paramètres
$sCalcVariable à calculer (indice du tableau tP)
$rInitValeur initiale pour le calcul
Renvoie
array(0=> donnée calculée, 1=> Flag d'écoulement) Signification du Flag d'écoulement :
  • -1 : erreur de calcul
  • 0 : débit nul
  • 1 : surface libre dénoyé
  • 2 : surface libre noyé
  • 3 : charge denoyé
  • 4 : charge noyé partiel
  • 5 : charge noyé total
  • 11 : surverse dénoyé
  • 12 : surverse noyé

Définition à la ligne 136 du fichier ouvrage.class.php.

Références OuvrageQ().

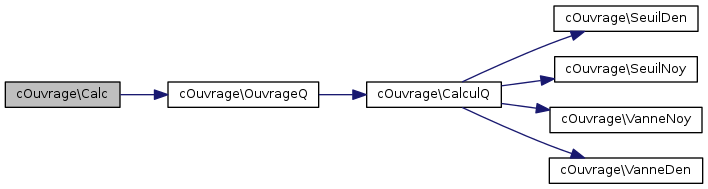

Voici le graphe d'appel pour cette fonction :

◆ CalculQ()

cOuvrage::CalculQ (   $nLoi,
  $rC,
  $rZ = 0
)
private

Calcul du débit à partir d'une loi.

Paramètres
$nLoiLoi de débit
$rCCoefficient de débit
$rZCote de radier à retrancher pour la surverse
Renvoie
array(0=> débit, 1=> Flag d'écoulement) (Voir Calc)

Définition à la ligne 281 du fichier ouvrage.class.php.

Références $tP, SeuilDen(), SeuilNoy(), VanneDen(), et VanneNoy().

Référencé par OuvrageQ().

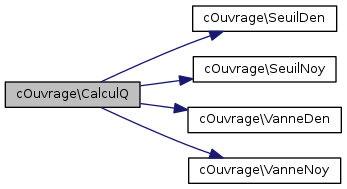

Voici le graphe d'appel pour cette fonction :
Voici le graphe des appelants de cette fonction :

◆ OuvrageQ()

cOuvrage::OuvrageQ ( )

Calcul du débit à l'ouvrage.

Renvoie
array(0=> débit, 1=> Flag d'écoulement) (Voir Calc)

Définition à la ligne 154 du fichier ouvrage.class.php.

Références CalculQ().

Référencé par Calc().

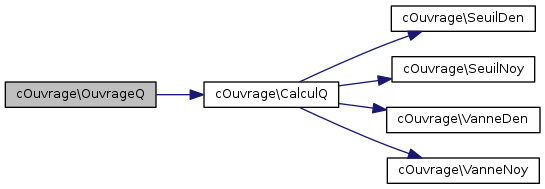

Voici le graphe d'appel pour cette fonction :
Voici le graphe des appelants de cette fonction :

◆ Set()

cOuvrage::Set (   $sMaj,
  $rMaj
)

Mise à jour d'un paramètre de l'ouvrage.

Paramètres
$sMajVariable à modifier (indice du tableau tP)
$rmajValeur de la variable à mettre à jour

Définition à la ligne 114 du fichier ouvrage.class.php.

◆ SeuilDen()

cOuvrage::SeuilDen (   $rC,
  $rZ = 0
)
private

Loi seuil dénoyé classique.

Paramètres
$rCCoefficient de débit
$rZCote de radier à retrancher pour la surverse
Renvoie
array(0=> débit, 1=> Flag d'écoulement) (Voir Calc)

Définition à la ligne 257 du fichier ouvrage.class.php.

Référencé par CalculQ().

Voici le graphe des appelants de cette fonction :

◆ SeuilNoy()

cOuvrage::SeuilNoy (   $rC,
  $rZ = 0
)
private

Loi seuil noyé classique.

Paramètres
$rCCoefficient de débit
$rZCote de radier à retrancher pour la surverse
Renvoie
array(0=> débit, 1=> Flag d'écoulement) (Voir Calc)

Définition à la ligne 269 du fichier ouvrage.class.php.

Référencé par CalculQ().

Voici le graphe des appelants de cette fonction :

◆ VanneDen()

cOuvrage::VanneDen (   $rC)
private

Loi de vanne de fond dénoyée classique.

Paramètres
$rCCoefficient de débit
Renvoie
array(0=> débit, 1=> Flag d'écoulement) (Voir Calc)

Définition à la ligne 214 du fichier ouvrage.class.php.

Référencé par CalculQ().

Voici le graphe des appelants de cette fonction :

◆ VanneNoy()

cOuvrage::VanneNoy (   $rC)
private

Loi de vanne de fond totalement noyée classique.

Paramètres
$rCCoefficient de débit
Renvoie
array(0=> débit, 1=> Flag d'écoulement) (Voir Calc)

Définition à la ligne 235 du fichier ouvrage.class.php.

Référencé par CalculQ().

Voici le graphe des appelants de cette fonction :

Documentation des données membres

◆ $nL

cOuvrage::$nL
private

Journal des calculs.

Loi de débit pour l'ouvrage. Valeurs possibles :

  • 1 - Déversoir/Orifice Cemagref 88 : Type 1,2,3 + Surverse
  • 2 - Vanne de fond/Seuil Cemagref 88 : Type 1,2,3 + Surverse
  • 3 - Seuil dénoyé : Type 3 + Surverse
  • 4 - Seuil noyé : Type 3 + Surverse
  • 5 - Vanne dénoyé : Type 1,2
  • 6 - Vanne noyé : Type 1,2
  • 7 - Cunge 1980 : Type 1,2,3 + Surverse
  • 8 - Déversoir/Orifice Cemagref 02 : Type 4,5
  • 9 - Vanne de fond/Seuil Cemagref 02 : Type 4,5

Définition à la ligne 48 du fichier ouvrage.class.php.

◆ $nLS

cOuvrage::$nLS
private

Loi de débit pour la surverse.

Valeurs possibles :

  • 1 - Déversoir/Orifice Cemagref 88
  • 2 - Vanne de fond/Seuil Cemagref 88
  • 3 - Seuil dénoyé
  • 4 - Seuil noyé
  • 7 - Cunge 1980

Définition à la ligne 57 du fichier ouvrage.class.php.

◆ $oLog

cOuvrage::$oLog
private

Définition à la ligne 35 du fichier ouvrage.class.php.

Référencé par __construct().

◆ $tP

cOuvrage::$tP = array()
private

Tableau contenant les paramètres de l'ouvrage.

Liste des clés possibles du tableau :

  • Q : le débit de l'ouvrage
  • ZM : la cote de l'eau à l'amont par rapport au radier
  • ZV : la cote de l'eau à l'aval par rapport au radier
  • L : largeur
  • Z : cote de radier
  • W : ouverture de vanne
  • A : Angle des ouvrages triangulaires
  • H : Hauteur de la vanne pour la surverse
  • C : Coefficient de débit pour tous types sauf trapézoïdal
  • CR : Coefficient de débit partie rectangulaire pour les trapézoïdales
  • CT : Coefficient de débit partie triangulaire pour les trapézoïdales
  • CS : Coefficient de débit de la surverse
  • rPrec : Précision du calcul

Définition à la ligne 76 du fichier ouvrage.class.php.

Référencé par __construct(), et CalculQ().

◆ $VarCal

cOuvrage::$VarCal

Pointeur vers l'élément du tableau tP qui sera calculé

Définition à la ligne 78 du fichier ouvrage.class.php.

◆ G

const cOuvrage::G = 9.81

Définition à la ligne 80 du fichier ouvrage.class.php.

◆ R2G

const cOuvrage::R2G = 4.42944

Constante de gravité terrestre.

Définition à la ligne 81 du fichier ouvrage.class.php.

◆ R32

const cOuvrage::R32 = 2.59807

sqrt(2*self::gP);

Définition à la ligne 82 du fichier ouvrage.class.php.


La documentation de cette classe a été générée à partir du fichier suivant :
